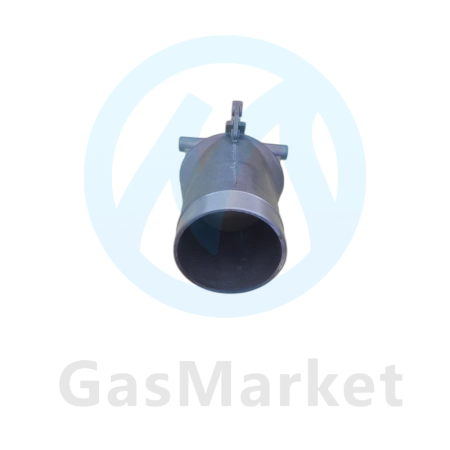

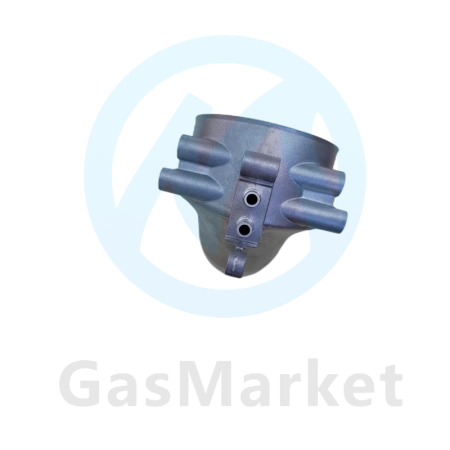

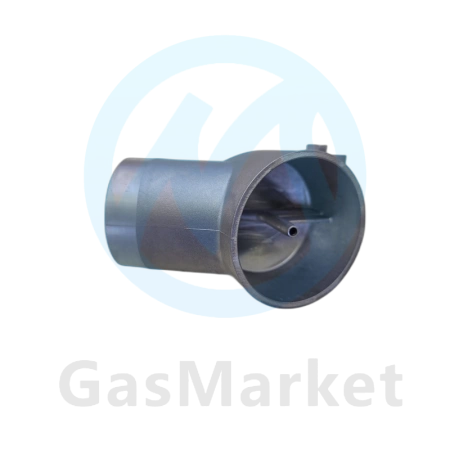

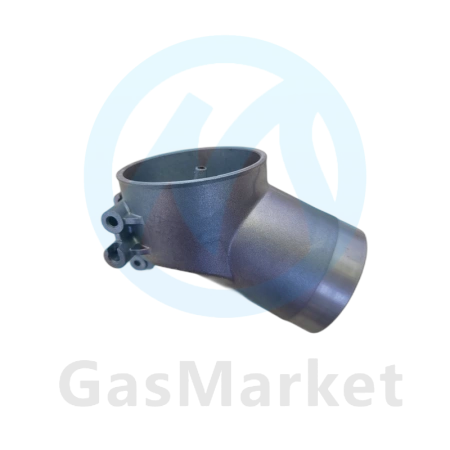

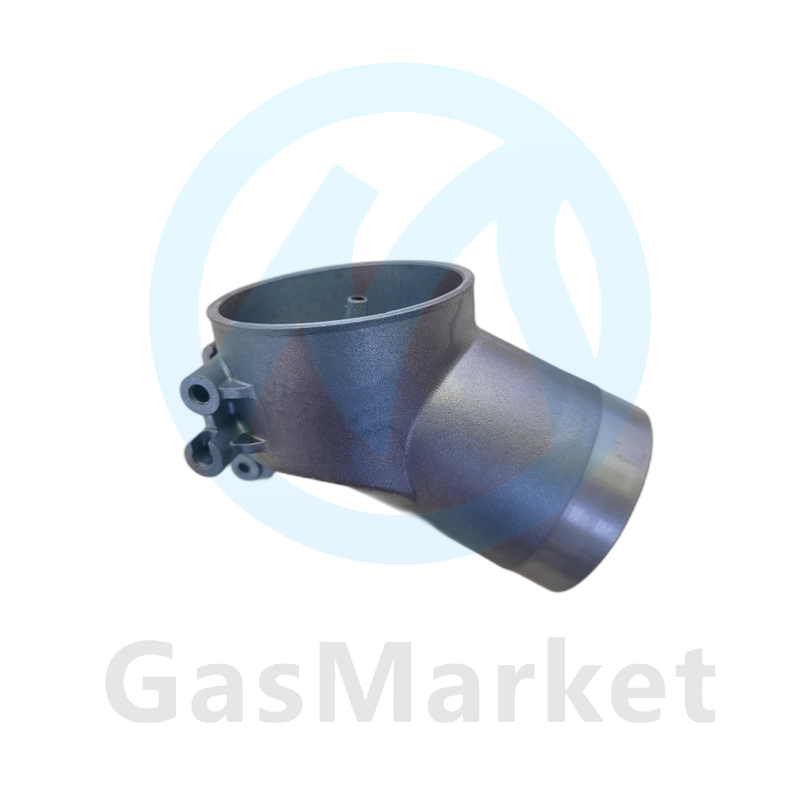

Патрубок 87186429260 соединяет вентилятор с коллектором дымовых газов и формирует точку измерения перепада давления через трубку Пито. От состояния этого элемента зависит правильная работа пневматической цепи контроля тяги и запуск вентилятора.
Деталь относится к узлу дымоудаления. При замене необходимо проверить герметичность соединений, положение трубки Пито, уплотнение и отсутствие трещин. Неверная
Патрубок 87186429260 соединяет вентилятор с коллектором дымовых газов и формирует точку измерения перепада давления через трубку Пито. От состояния этого элемента зависит правильная работа пневматической цепи контроля тяги и запуск вентилятора.
Деталь относится к узлу дымоудаления. При замене необходимо проверить герметичность соединений, положение трубки Пито, уплотнение и отсутствие трещин. Неверная ориентация патрубка может привести к ошибкам прессостата даже при исправном вентиляторе.
- Параметр: Значение
- Артикул: 87186429260
- Тип детали: Патрубок подключения вентилятора с трубкой Пито
- Узел: Дымоудаление / измерение перепада давления
- Назначение: Соединение вентилятора с коллектором и отбор давления
- Сопряжённые детали: Вентилятор, трубки прессостата, дифференциальное реле
- Проверка при замене: Герметичность, ориентация трубки Пито и совпадение креплений
Совместимость
По техническому перечню деталь входит в узел вентилятора U072-24 и Bosch WBN6000-24C/24H; карточка товара охватывает узлы 24–28 кВт, поэтому FD и схему нужно сверить.
| Модель / узел | Применяемость и важные условия |
| Buderus Logamax U072 | Узел дымоудаления U072-24/24K; для 28 кВт — только при совпадении схемы |
| Bosch Gaz 6000 W | WBN6000-24C/24H по соответствующей схеме |
| Пневматическая цепь | Соединение с трубками прессостата через отбор давления |
| Важно | Не заменяет сам вентилятор и не является комплектом силиконовых трубок |
Характеристики
- Артикул: 87186429260
- Тип детали: Патрубок подключения вентилятора с трубкой Пито
Как подобрать деталь
Сначала определите, какой именно элемент узла повреждён: патрубок, уплотнение, трубка или вентилятор.
- Сверьте 87186429260 с рисунком узла дымоудаления и старой деталью.
- Проверьте положение и длину трубки Пито, а также отсутствие подсоса воздуха.
- Замените повреждённые уплотнения и убедитесь, что трубки прессостата не пережаты.
- После сборки выполните проверку тяги и срабатывания прессостата специалистом.
Монтаж и безопасность
Перед работой отключите питание и перекройте газ; замену и проверку газового оборудования должен выполнять квалифицированный специалист.
Частые вопросы
Можно ли установить патрубок без замены вентилятора?
Да, если вентилятор и крепления исправны, а новый патрубок полностью совпадает по геометрии и уплотнениям.
Почему котёл не запускается после замены?
Причиной может быть неверная ориентация трубки Пито, подсос воздуха, перепутанные трубки прессостата или неисправность самого вентилятора.
Сервис и ремонт
Если требуется диагностика, ремонт или настройка газового котла, можно обратиться в АВГ Инженерный Сервис.
